Wykrywanie wycieków rur podziemnych 3 w 1 PQ BT Wielofunkcyjne wykrywanie wycieków wody i gazu

PQ — bezprzewodowy wielofunkcyjny wykrywacz nieszczelności 3 w 1 z serii BT

Wprowadzenie do instrumentu

Bezprzewodowy wielofunkcyjny wykrywacz nieszczelności serii PQ - BT to nowa generacja wielofunkcyjnego bezprzewodowego wykrywacza nieszczelności niezależnie zbadanego i opracowanego przez nasz instytut, specjalnie do wykrywania nieszczelności rurociągu ciśnieniowego i kierunku rurociągu.Ta seria przyrządów może skutecznie i wygodnie rozwiązać problem wycieku zewnętrznego rurociągu ciśnieniowego, zbierając i analizując dźwięk i sygnał wycieku lub gazu z wycieku rurociągu.Instalując urządzenie dźwiękowe na styku rurociągu, może również dokładnie zlokalizować położenie i kierunek podziemnych rurociągów metalowych i niemetalowych.Nadaje się do kontroli szczelności i kierunków rurociągów wody wodociągowej, przeciwpożarowej i ciepłowniczej na sieci zewnętrznej.

Zasada działania

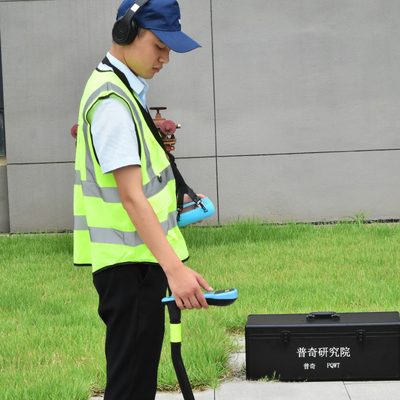

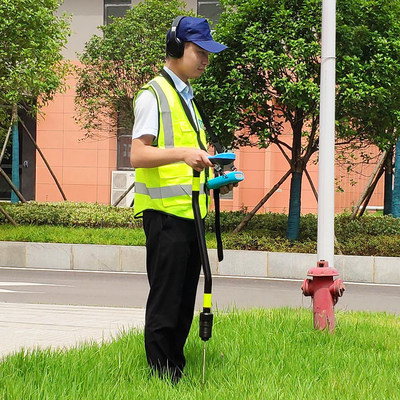

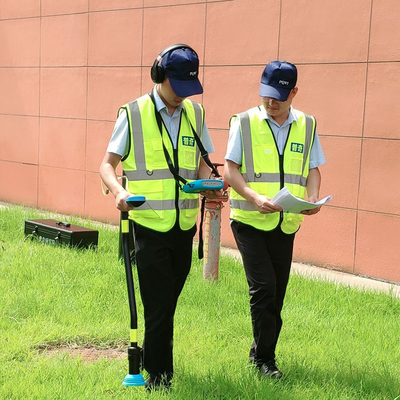

Funkcja wykrywania akustycznego: Wykorzystując czujnik do zbierania dźwięku i wyświetlania sygnału wycieku rurociągu, zebrany sygnał jest wysyłany do hosta bezprzewodowego, po przetworzeniu sygnału hosta jest wyświetlany na interfejsie hosta w postaci kolumn sygnałowych i wartości.W tym samym czasie dźwięk zostanie również przesłany do bezprzewodowego zestawu słuchawkowego za pośrednictwem hosta , Poprzez połączenie „słuchania” i „widzenia” dwóch sposobów analizy i określenia punktu wycieku.

Funkcja wykrywania gazu: Wstrzykując gaz mieszany z wodorem i azotem do rurociągu, użyj dedykowanego czujnika wodoru do zbierania i analizowania wyciekającego wodoru, wykrywania zawartości wyciekającego wodoru, wyświetlania go na interfejsie hosta w postaci kolumn sygnałowych i wartości oraz obserwować zmiany wielkości zawartości wodoru.Gdy kolumna sygnału zmierzonej pozycji jest najwyższa, a wartość jest największa, można ocenić, że pozycja jest nieszczelnością rurociągu.

Funkcja lokalizacji rurociągu: Gdy kierunek rurociągu jest nieznany, urządzenie sondujące można zainstalować na interfejsie rurociągu.Urządzenie generuje w rurociągu określony sygnał fali dźwiękowej zmieszany z wieloma częstotliwościami.Sygnał jest przesyłany poziomo wzdłuż rurociągu w obu kierunkach i pionowo do ziemi, za pomocą hosta i czujnika zbierają ten specyficzny sygnał fali dźwiękowej na ziemi i analizują jego siłę, aby dokładnie zlokalizować orientację i kierunek podziemnego metalu i nie- metalowe rurociągi.

składniki

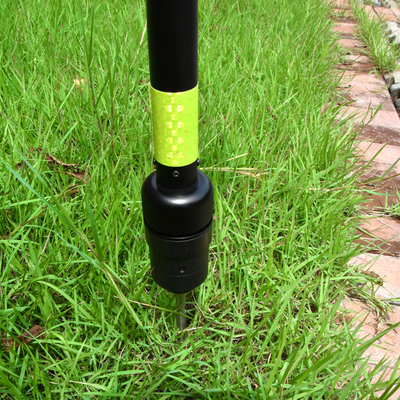

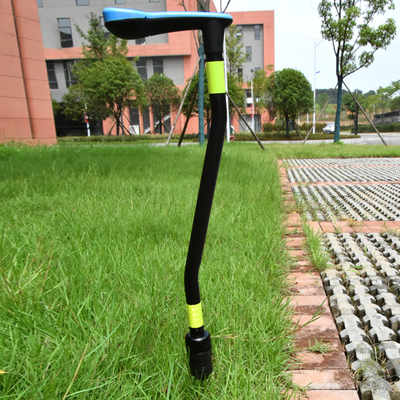

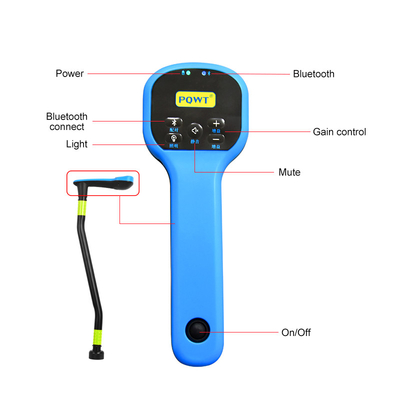

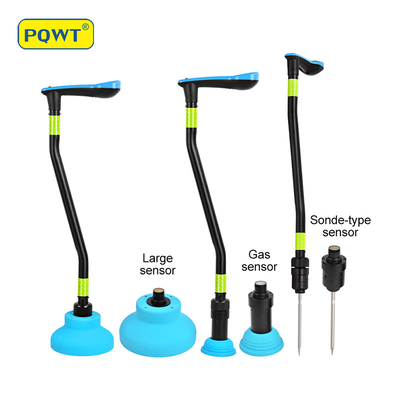

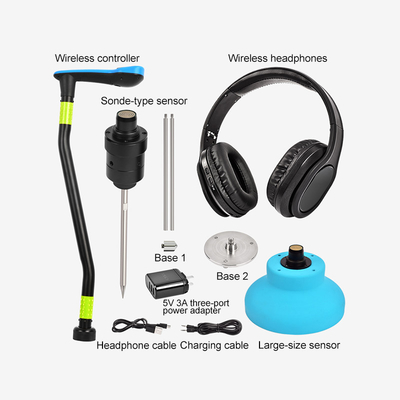

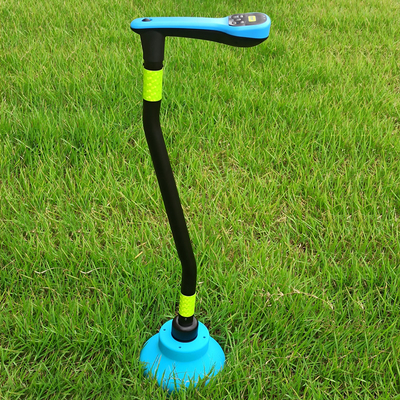

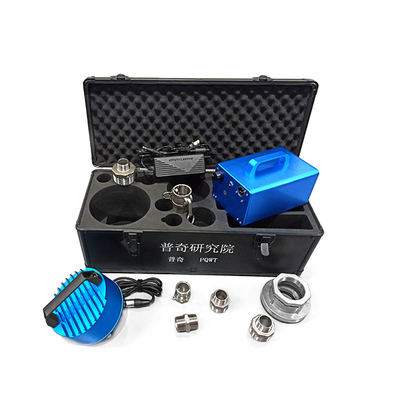

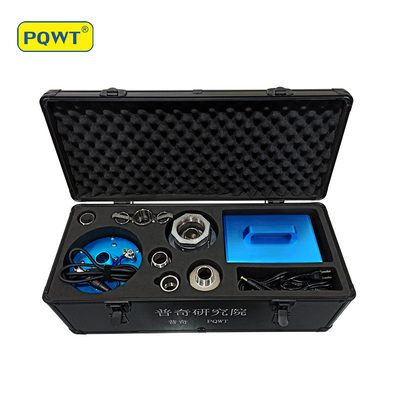

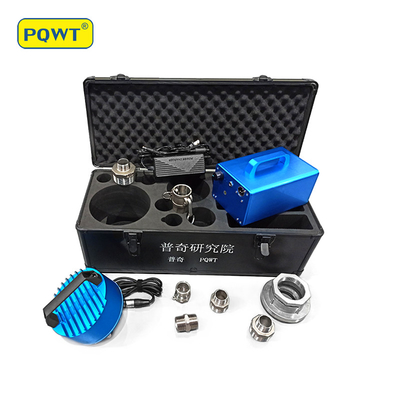

urządzenie główne, bezprzewodowe słuchawki, kontroler bezprzewodowy, podstawa trzypunktowa, podstawa jednopunktowa, zapasowy kabel do słuchawek, czujnik typu sonda, 3-portowa ładowarka USB 5V 3A, kabel ładujący, zapasowy kabel hosta, pasek hosta, czujnik gazu, duży czujnik, wibrator sondujący, nadajnik
